Description de produit

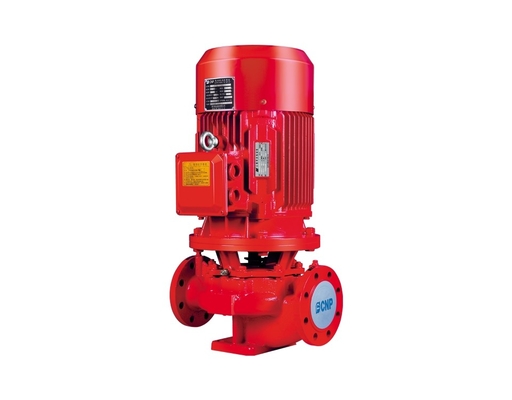

L'ensemble en une seule étape vertical de pompe à incendie de XBD-TD est un produit nouveau développé par notre société selon la demande du marché et combiné avec la base des types avancés de pompe ici et ailleurs. La performance des produits et les conditions techniques répondent aux exigences de la norme « de pompe à l'incendie » GB6245-2006.
L'ensemble en une seule étape vertical de pompe à incendie de XBD-TD se compose du moteur et de la pompe. La pompe et le moteur sont coaxiaux. La structure de pompe inclut le corps de la pompe, la roue à aubes, la couverture de pompe, le joint mécanique et d'autres pièces. L'admission et le débouché de la pompe sont sur le même axe horizontal, et le diamètre et les spécifications sont identique, qui est extrêmement commode pour charger et décharger, et occupent un petit secteur.
La pompe est équipée de base de sécurité, qui est facile à installer et augmente la stabilité de l'opération de pompe. Le phoque de pompe adopte le joint mécanique, qui a les caractéristiques du cachetage fiable et d'aucune fuite. La force axiale de la pompe est équilibrée par le trou d'équilibre de la roue à aubes. Les brides d'admission et de débouché de la pompe sont conçues selon la pression de 1.6MPa, et il est facile assortir la canalisation.
Portée d'application
La pompe est principalement utilisée dans l'approvisionnement à eau sous pression de canalisation en système de lutte anti-incendie.
Il est également approprié à l'approvisionnement en eau en systèmes fixes de lutte contre les incendies (systèmes extincteurs, systèmes extincteurs d'arroseuse automatique, systèmes extincteurs de jet d'eau et systèmes feu-stabilisants, etc.) dans les gratte-ciel industriels et civils.
Cela fonctionne également pour municipal, industriel et extraction, eau d'alimentation de chaudière et systèmes condensat, systèmes de traitement de l'eau, systèmes de filtration et blanchisseries.
Conditions de travail
Il peut transférer les liquides inflammables et explosifs qui ne contiennent pas les particules ou les fibres solides.
La température liquide : la température normale.
Température ambiante : jusqu'à 40°C.
Moteur
Le moteur est un moteur adapté aux besoins du client à refroidissement par air de poteau de l'extension d'axe deux ou quatre.
Classe de protection : IP55
Assez de catégorie : F
Tension standard : 3x380V
Fréquence : 50Hz
Caractéristiques

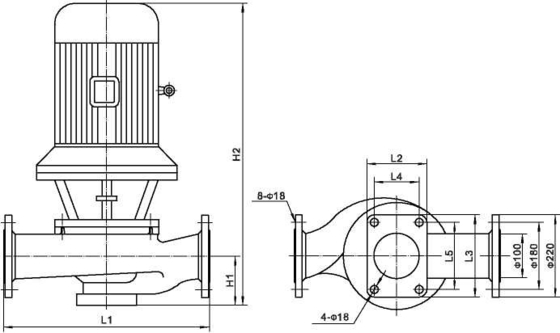

| Type | Mesures (millimètres) | Poids (kilogrammes) | ||||||
|---|---|---|---|---|---|---|---|---|
| H1 | H2 | L1 | L2 | L3 | L4 | L5 | ||
| XBD15.0/20G-TD | 175 | 1310 | 680 | 230 | 320 | 170 | 260 | 950 |
| XBD4.8/25G-TD | 145 | 880 | 520 | 160 | 220 | 120 | 180 | 245 |
| XBD5.5/25G-TD | 140 | 1015 | 550 | 160 | 220 | 120 | 180 | 330 |
| XBD7.0/25G-TD | 140 | 1015 | 550 | 160 | 220 | 120 | 180 | 330 |
| XBD8.0/25G-TD | 140 | 1015 | 550 | 160 | 220 | 120 | 180 | 345 |
| XBD9.0/25G-TD | 155 | 1080 | 640 | 230 | 320 | 170 | 260 | 430 |
| XBD10.0/25G-TD | 155 | 1080 | 640 | 230 | 320 | 170 | 260 | 430 |
| XBD11.0/25G-TD | 155 | 1165 | 640 | 230 | 320 | 170 | 260 | 549 |
| XBD12.0/25G-TD | 155 | 1235 | 640 | 230 | 320 | 170 | 260 | 680 |
| XBD13.0/25G-TD | 175 | 1260 | 680 | 230 | 320 | 170 | 260 | 830 |
| XBD14.0/25G-TD | 175 | 1260 | 680 | 230 | 320 | 170 | 260 | 830 |
| Type | Écoulement | Pression de débouché | Vitesse tournante | Puissance |
|---|---|---|---|---|
| (L/s) | (MPA) | (r/min) | (kilowatt) | |
| XBD15.0/20G-TD | 0 | ≤2.100 | 2900 | 90 |
| 20 | 1,500 | |||
| 30 | ≥0.975 | |||
| XBD4.8/25G-TD | 0 | ≤0.672 | 22 | |
| 25 | 0,480 | |||
| 37,5 | ≥0.312 | |||
| XBD5.5/25G-TD | 0 | ≤0.770 | 30 | |
| 25 | 0,550 | |||
| 37,5 | ≥0.358 | |||
| XBD7.0/25G-TD | 0 | ≤0.980 | 30 | |
| 25 | 0,700 | |||
| 37,5 | ≥0.455 | |||
| XBD8.0/25G-TD | 0 | ≤1.120 | 37 | |
| 25 | 0,800 | |||
| 37,5 | ≥0.520 | |||
| XBD9.0/25G-TD | 0 | 0,260 | 45 | |
| 25 | 0,900 | |||
| 37,5 | 0,585 | |||
| XBD10.0/25G-TD | 0 | ≤1.400 | 45 | |
| 25 | 1,000 | |||
| 37,5 | ≥0.650 | |||
| XBD11.0/25G-TD | 0 | ≤1.540 | 55 | |
| 25 | 1,100 | |||
| 37,5 | ≥0.715 | |||
| XBD12.0/25G-TD | 0 | ≤1.680 | 75 | |
| 25 | 1,200 | |||
| 37,5 | ≥0.780 | |||
| XBD13.0/25G-TD | 0 | ≤1.820 | 75 | |
| 25 | 1,300 | |||
| 37,5 | ≥0.845 | |||
| XBD14.0/25G-TD | 0 | ≤1.960 | 75 | |
| 25 | 1,400 | |||
| 37,5 | ≥0.910 |
| Type | Mesures (millimètres) | Poids (kilogrammes) | ||||||
|---|---|---|---|---|---|---|---|---|
| H1 | H2 | L1 | L2 | L3 | L4 | L5 | ||
| XBD3.2/100G-TD | 250 | 1210 | 860 | 300 | 370 | 250 | 320 | 675 |
| XBD4.0/100G-TD | 260 | 1300 | 880 | 300 | 370 | 250 | 320 | 825 |
| XBD5.0/100G-TD | 260 | 1300 | 880 | 300 | 370 | 250 | 320 | 830 |
| XBD6.5/100G-TD | 280 | 1370 | 855 | 370 | 470 | 300 | 400 | 1050 |
| XBD7.0/100G-TD | 210 | 1205 | 800 | 270 | 320 | 250 | 270 | 1050 |
| XBD8.0/100G-TD | 210 | 1205 | 800 | 270 | 320 | 250 | 270 | 1185 |
| XBD9.0/100G-TD | 225 | 1565 | 860 | 300 | 370 | 250 | 320 | 1200 |
| xBD10.0/100G-TD | 225 | 1565 | 860 | 300 | 370 | 250 | 320 | 1200 |
| XBD11.0/100G-TD | 225 | 1565 | 860 | 300 | 370 | 250 | 320 | 1280 |
| XBD12.0/100G-TD | 225 | 1565 | 860 | 300 | 370 | 250 | 320 | 2120 |
| Type | Écoulement | Pression de débouché | Vitesse tournante | Puissance |
|---|---|---|---|---|
| (L/s) | (MPA) | (r/min) | (kilowatt) | |
| XBD3.2/100G-TD | 0 | ≤0.448 | 1480 | 55 |
| 100 | 0,32 | |||
| 150 | ≥0.208 | |||
| XBD4.0/100G-TD | 0 | ≤0.560 | 1480 | 75 |
| 100 | 0,4 | |||
| 150 | ≥0.26 | |||
| XBD5.0/100G-TD | 0 | ≤0.700 | 1480 | 75 |
| 100 | 0,5 | |||
| 150 | ≥0.325 | |||
| XBD6.5/100G-TD | 0 | ≤0.910 | 1480 | 110 |
| 100 | 0,65 | |||
| 150 | ≥0.422 | |||
| xBD7.0/100G-TD | 0 | ≤0.980 | 2900 | 110 |
| 100 | 0,7 | |||
| 150 | ≥0.455 | |||
| XBD8.0/100G-TD | 0 | ≤1.120 | 132 | |
| 100 | 0,8 | |||
| 150 | ≥0.520 | |||
| XBD9.0/100G-TD | 0 | ≤1.260 | 160 | |
| 100 | 0,9 | |||
| 150 | ≥0.585 | |||
| XBD10.0/100G-TD | 0 | ≤1.400 | 160 | |
| 100 | 1 | |||
| 150 | ≥0.650 | |||
| XBD11.0/100G-TD | 0 | ≤1.540 | 200 | |
| 100 | 1,1 | |||
| 150 | ≥0.715 | |||
| XBD12.0/100G-TD | 0 | ≤1.680 | 250 | |
| 100 | 1,2 | |||
| 150 | ≥0.780 |
