150-LP (R) pompe liquide de boue
1. Détails de produit

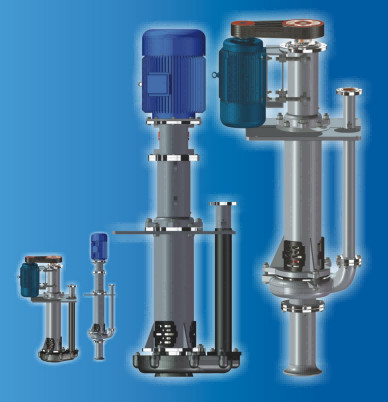

LP (R) le type pompe est une pompe centrifuge de boue, appropriée à transporter la boue abrasive ou corrosive. Pompe généralement envir les pauvres ou le travail de mine. La pompe est divisée en type de LP et type de LPR, avec la même structure. Le type pièces et axe de LP d'écoulement sont faits de matériel en métal,
Ce qui convient à transporter la boue abrasive. Le type pièces de LPR d'écoulement sont garnis du caoutchouc abrasion-résistant, approprié à transporter la boue corrosive de scories. Le type pompe de fond de LPR est très utilisé dans la métallurgie, l'exploitation, le charbon, le courant électrique, les matériaux de construction et d'autres départements.
2. Description de structure
Le corps de la pompe, la roue à aubes et le plat de garde de la pompe de LP sont faits de matériaux résistants à l'usure, avec la structure témoin et l'installation facile, corps de la pompe avec des boulons fixes dans la branche du support, l'extrémité supérieure de la parenthèse est placée avec le corps de rapport qui est double rangée adoptée des roulements à rouleaux coniques, les usages finaux moteurs un décalage cylindrique de rouleau de rangée simple qui peut soutenir la charge maximum de la pompe, et peut facilement changer la poulie pour adapter la vitesse de la pompe pour rencontrer différentes conditions de travail. Avec le plat de montage fendu sur la parenthèse, elle peut être commodément fixée sur la base de cadre en acier ou celle concrète. La pompe devrait être immergée dans la boue de scories quand cela fonctionne, l'admission d'aspiration de corps de la pompe avec un filtre qui peut empêcher de grandes particules.
La structure ou le LP et les LPR sont presque même excepté le type de LPR sont garnis du caoutchouc anticorrosion pour les pièces immergées dans la boue de scories, les pièces en caoutchouc incluent l'axe, corps de la pompe, roue à aubes, plat de garde et le tamis filtrant, les boulons se reliants de la partie plus inférieure de l'immersion sont protégés par la douille en caoutchouc.
3.The a prolongé des séries d'axe ajoute une pièce supplémentaire d'incidence de guide, équipée d'une pompe à eau de rinçage, qui exige l'des eau et pression.
Paramètre d'optimisation du traitement de la pompe de LP
| Produit | Tournez Spped n r/min |
Écoulement Q m3/h |
Ascenseur H m |
Efficacité η % |
Puissance d'axe PA kilowatt |
Type d'entraînement | Moteur | Poids Kilogramme |
|
| Modèle | Puissance kilowatt |
||||||||
| 150S-LP | 1000 | 234,0 | 35,7 | 45 | 50,57 | LE BD | Y280S-4 | 75 | 1737 |
| 403,2 | 31,9 | 53 | 66,11 | ||||||
| 576,0 | 26,8 | 53 | 79,34 | Y280M- 4 | 90 | ||||
| 980 | 229,3 | 34,3 | 45 | 47,59 | C.C | Y315S-6 | 75 | 1737 | |
| 395,1 | 30,6 | 53 | 62,25 | ||||||
| 564,5 | 25,7 | 3 | 74,67 | Y315M-6 | 90 | ||||
| 940 | 220,0 | 31,5 | 45 | 42,00 | LE BD | Y315S-6 | 75 | 1737 | |
| 379,0 | 28,2 | 53 | 54,91 | ||||||
| 541,4 | 23,7 | 53 | 65,90 | Y315M-6 | 90 | ||||
| 900 | 210,6 | 28,9 | 45 | 36,86 | LE BD | Y315S-6 | 75 | 1737 | |
| 362,9 | 25,8 | 53 | 48,19 | ||||||
| 518,4 | 21,7 | 53 | 57,84 | Y315M-6 | 90 | ||||
| 850 | 198,9 | 25,8 | 45 | 31,06 | LE BD | Y280M-6 | 55 | 1737 | |
| 342,7 | 23,0 | 53 | 40,60 | ||||||
| 489,6 | 19,4 | 53 | 48,72 | Y315S-6 | 75 | ||||
| 800 | 187,2 | 22,8 | 45 | 25,89 | LE BD | Y280S-6 | 45 | 1737 | |
| 322,6 | 20,4 | 53 | 33,85 | ||||||
| 460,8 | 17,2 | 53 | 40,62 | Y280M-6 | 55 | ||||
| 740 | 173,2 | 19,5 | 45 | 20,49 | C.C | Y250M-8 | 30 | 1737 | |
| 298,4 | 17,5 | 53 | 26,79 | Y280S-8 | 37 | ||||
| 426,2 | 14,7 | 53 | 32,15 | Y280M-8 | 45 | ||||
| 700 | 163,8 | 17,5 | 45 | 17,34 | LE BD | Y225M-6 | 30 | 1737 | |
| 282,2 | 15,6 | 53 | 22,67 | Y250M-6 | 37 | ||||
| 403,2 | 13,1 | 53 | 27,21 | Y280S-6 | 45 | ||||
| 650 | 151,1 | 15,1 | 45 | 13,89 | LE BD | Y200L2-6 | 22 | 1737 | |
| 262,1 | 13,5 | 53 | 18,15 | Y225M-6 | 30 | ||||
| 374,4 | 11,3 | 53 | 21,79 | Y250M-6 | 37 | ||||
| 600 | 140,4 | 12,9 | 45 | 10,92 | LE BD | Y225S-8 | 18,5 | 1737 | |
| 241,9 | 11,5 | 53 | 14,28 | Y225M-8 | 22 | ||||
| 345,6 | 9,6 | 53 | 17,14 | Y250M-8 | 30 | ||||
| 550 | 128,7 | 10,8 | 45 | 8,41 | LE BD | Y200L-8 | 15 | 1737 | |
| 221,8 | 9,6 | 53 | 11,00 | Y225S-8 | 18,5 | ||||
| 316,8 | 8,1 | 53 | 13,20 | Y225M-8 | 22 | ||||
| 500 | 117,0 | 8,9 | 45 | 6,32 | LE BD | Y180L-8 | 11 | 1737 | |
| 201,6 | 8,0 | 53 | 8,26 | ||||||
| 288,0 | 6,7 | 53 | 9,92 | Y200L-8 | 15 | ||||
